Pilihan Ganda
Soal Pilihan Ganda
1. Sensor Thermal[kembali]
1. Sensor suhu yang nilai resistansinya menurun ketika suhu di sekitar sensor itu meningkat disebut..
a. NTC
b. PTC
c. Thermocouple
d. Phototransistor
e. PIR
Jawaban: A
2.

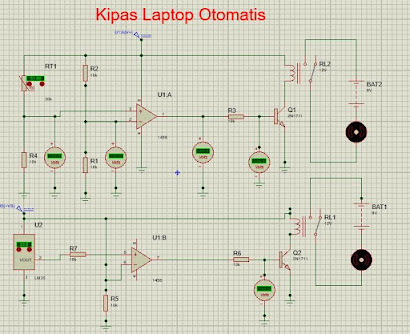

Syarat agar transistor Q1 atau Q2 bisa ON adalah..
a. Tegangan kaki base 0.4V
b. Tidak ada syaratnya
c. Tegangan kaki input harus besar
d. Tegangan pada kaki base besar dari 0.7V
e. Tegangan kaki base kecil dari 0.6V
Jawaban: D
2. Sensor Mekanis[kembali]
1.
Fungsi dari dioda diparalelkan dengan relay adalah..
a. Untuk mengamankan rangkaian dari arus balik relay
b. Untuk menambah komponen
c. Untuk menstabilkan tegangan
d. Untuk menaikkan tegangan
e, Untuk menurunkan tegangan
Jawaban: A
2. Kenapa pada rangkaian tidak digunakan Op-Amp?
a. Untuk menstabilkan rangkaian
b. Tanpa op-amp tegangan yang dibutuhkan sudah cukup
c. Supaya tidak banyak komponen
d. Agar Op-amp tidak rusak
e. Op-amp dapat merusak rangkaian
Jawaban: B
3. Sensor Optik[kembali]
1. Apa yang terjadi jika phototransistor tidak mendapat cahaya matahari?
a. Output lampu tidak menyala
b. Pintu akan terkunci
c. Kipas akan mati
d. Kipas akan hidup
e. Output lampu akan hidup
Jawaban: E
2. Kenapa phototransistor dipasang paralel dengan potensiometer?
a. Sebagai penguat
b, Sebagai detector
c. Sebagai pembagi tegangan
d. Sebagai komparator
e. Sebagai adder
4. Sensor Fisika[kembali]
1. Op-amp pada rangkaian berfungsi sebagai..
a. Komparator
b. Adder
c. Penguat inverting
d. Penguat non-inverting
e. Detector
Jawaban: A
2. Pada suhu berapa kipas tersebut dapat aktif?
a. 21 C
b. 22 C
c. 23 C
d. 24 C
e. 25 C
Jawaban: E
5. Sensor Kimia[kembali]
1. Jika menggunakan dua output pada satu sensor, kenapa komponen output harus diparalelkan?
a. Agar dapat berjalan
b. Untuk memperkeras bunyi buzzer
c. Agar komponen tidak rusak karena besarnya arus
d. Agar relay jadi ON
e. Agar ada arus yang mengalir dari collector menuju emitter
Jawaban: C
2. Apa yang terjadi jika pin gnd pada sensor tidak dihubungkan ke ground?
a. Rangkaian akan berjalan
b. Rangkaian akan makin bagus
c. Rangkaian tidak dapat berjalan
d. Tidak terjadi apa-apa
e. Adanya penguatan
Jawaban: C
6. Aplikasi Kelompok[kembali]
1. Fungsi dari sensor Mq-3 di atas adalah..
a. Untuk mendeteksi adanya gerakan
b. Untuk mendeteksi adanya maling
c. Untuk mendeteksi adanya asap
d. Untuk mendeteksi adanya alkohol
e. Untuk mendeteksi adanya suara
Jawaban: D
2. Mq-2 berlogika 1 ketika mendeteksi adanya..
a. Asap
b. Alkohol
c. Pergerakan
d. Api
e. Cahaya
Jawaban: A
7. Aplikasi Pribadi[kembali]
1. Jika LDR tidak terkena cahaya apa yang akan terjadi?
a. Lampu besar akan hidup
b. Lampu besar akan mati
c. Motor akan berputar
d. Transistor akan ON
e. Relay akan ON
Jawaban: B
2. Ketika maling melewati pembatas dan mengambil lukisan apa yang akan terjadi pada output?
a. Tidak terjadi apa-apa
b. Buzzer lukisan dan security menyala dan lampu besar akan menyala
c. Lampu besar menyala tetapi buzzer mati
d. Buzzer hidup tetapi lampu besar tidak menyala
e. Relay akan mati
Jawaban: B
